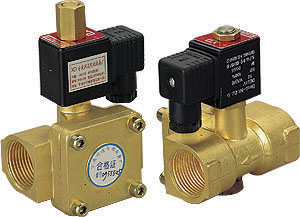

0927（常闭）、0955（常开）系列二位二通膜片式电磁阀
0927、0955 Serial two-position two-way diaphragm electromagnetic valve
详细介绍
    二位二通膜片式电磁阀是现代化工业管道中的开关元件，利用电磁吸力和介质的工作压差完成系统中气体、液体、蒸气、油品、弱酸、弱碱等各种介质的自动控制。
●电磁先导阀控制，结构简单，紧凑
●流动方向应与阀上标记一致
●安装位置任意
●对不清洁介质需要进行净化处理（阀前一般应设80－100目／寸过滤网）
●工作电压：DC24V、AC（50HZ）220V（其它电压需订货时说明）
●订货须知：订货时必须注明产品型号、电源、电压、使用介质、介质温度等项参数
●本阀要使用于防爆场所，可将电磁头换为0270（DC）、0271（AC）电磁头，防爆标志：MI／ⅡT4，防爆合格证号：GYC97420
●用户有特殊使用要求，欢迎与我厂联系。







主要技术参数

型号 通径（mm) 接管 工作压力

（MPa)

KV值

(m3/h)

切换

频率

(HZ)

 配用电磁线圈 消耗

功率

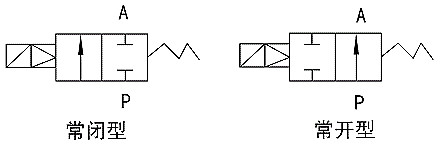

常闭型
常开型
常闭型
常开型
0927000
0955105
8
G1/4"
0.07-1.6
1.15
≥0.5
0200(DC)

0201(AC)

0200(DC)

0201(AC)

0200:

12W

0201:

15VA

0927100
0955205
10
G3/8"
1.70
0927200
0955305
12
G1/2"
1.70
0927300
0955405
20
G3/4"
5.10
0927400
0955505
25
G1"
5.35
0927500
0955605
32
G1¼"
0.1-1.6
20.0
≥0.33
410(DC)

411(AC)

410:

11W

411:

18VA

0927600
0955705
40
G1½"
25.0
0927700
0955805
50
G2"
43.0
0927800
0955905
65
G2½"
67.0
中性介质无尾注:高温介质(80-200OC)加尾注H;弱酸`弱碱加尾注P;油品类介质加尾注Y;燃气类介质加尾注D;

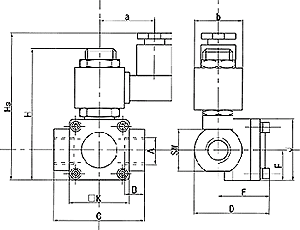

外形尺寸

型号 A B C D E F J  □K SW 常闭型 常开型 b
H Ha a H Ha a
0927000 0955105 G1/4" 14 55 49 35 22.5 45 43 27 98 116 34 110 128 34 30
0927100 0955205 G3/8"
0927200 0955305 G1/2"
0927300 0955405 G3/4" 16 85 67 45 30 60 60 41 115 133 127 145
0927400 0955505 G1"
0927500 0955605 G1¼" 18 132 93.5 32.5 48.1 - 96 58 145.5 161.5 48 157.5 173.5 34 -
0927600 0955705 G1½"
0927700 0955805 G2" 20 160 114 40 56.5 - 112 70 166 182 178 194
0927800 0955905 G2½" 23 180 145.5 52 67 - 135 90 198 208 210 220
