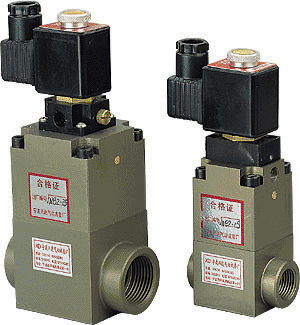

VNB系列多用途(排污、抽真空)二位二通电磁阀
VNB Serial multi-purpose two-position two-way electromagnetic valve
详细介绍


●VNB系列二位二通电磁阀是我厂在消化吸收国外先进技术后开发的新产品.

●该阀采用外引气源控制启闭,工作介质与先导阀隔离,能在正常的工作介质中使用,也允许工作介质中含有较多杂质,广泛应用于排污、抽真空气路上。

●带手动装置，调试方便。

图形符号
(P1为外部控制气源)
主要技术参数
型号①
VNB2-L6
VNB2－L15
VNB2－L25
通径（mm)
6
15
25
接管
G1/4"
G1／2"
G1"
控制气源②
接口螺纹
G1/8"
G1/8"
G1/8"
有效截面积
(mm2)
18
90
220
工作压力（MPa)
0-1.0
介质温度（OC）③
-5-60
环境温度（OC）
-5-55
配用④
电磁线圈
0200(DC)
0201(AC)
电磁线圈
功率
DC:12W
AC:起动22VA工作15VA

①如果工作介质为油类品,加尾注Y

②控制气源为0.4-0.6MPa经除水过滤压缩空气

③根据用户需要,特殊介质另作说明

④工作电压按用户需要,订货时说明

(如用于防爆场合,可将电磁线圈换为0270,0271防爆电磁线圈,参见第①页)

外形尺寸

型号 接管 接控气源接口螺纹 A B C D
VNB2-L6 G1/4" G1/8"  18  45 11.5 136
VNB2-L15 G1/2" G1/8"  24  65 17 164
VNB2-L25 G1" G1/8"  36  90 23 194
