K22XD-F系列二位二通电磁阀

K22XD-F Serial two-position two-way electromagnetic valve

详细介绍

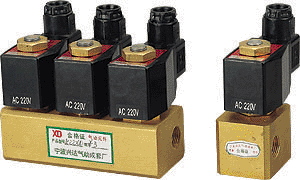

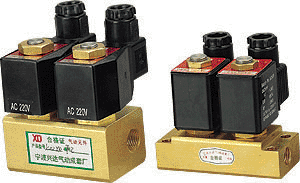

K22XD-F系列二位二通电磁阀 K22XD-F Serial two-position two-way electromagnetic valve

○活塞式结构,性能可靠,使用寿命长,维修方便

○安装时,活塞轴线应处于垂直状态

○三联体为一个进气口,三个输出口,相当于三个电磁阀并联组合,可单个使用,也可三个同时使用.

主要技术参数

型号	K22XD-F1	K22XD-F2	K22XD-F3	K22XD-F2A
型号	单体	双联体	三联体	双联体(直动式)
通径(mm)	8			1.6
接管	G3/8"			G1/4"
工作压力(MPa)	0-1.6			0-1.6
有效截面积(mm2)	≥20			≥1
配用电磁线圈	410(DC)411(AC)			0200(DC)0201(AC)
电磁线圈功率	DC:11W AC:18VA			DC:12W AC:15VA

注:工作电压按用户需要,订货时注明.

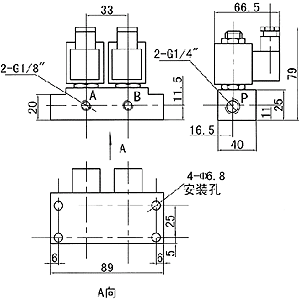

K22XD-F2A

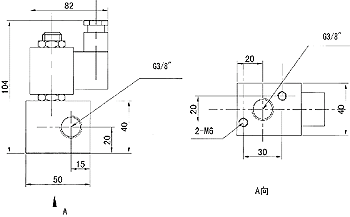

外形尺寸


K@@XD-F2 K22XD-F3	K22XD-F1

型号	B	C	D	E	F	G	K	n
K22XD-F2	82	12	20	20	42	-	42	2
K22XD-F3	124	12	20	20	42	42	84	3
