Q23D系列二位三通电磁阀

Q23D Serial two-position three-way magnet valve

详细介绍



Q23D系列二位三通电磁阀 Q23D Serial two-position three-way magnet valve

●滑柱式结构，带连接板管式安装；拆除连接板，换上阀座，可集成安装。

●本阀具有小型化，轻型化，动作灵敏等特点。

●本阀广泛适用于电子、机械、化工、食品包装、水处理等行业。

主要技术参数

型号	单电控	Q23D－L6	Q23D－L8
	双电控	Q23D₂－L6	Q23D₂－L8
通径(mm)		6	8
接管		G1/4"	G1/4"
有效截面积（mm²)		≥10	≥20
工作压力(MPa)		0.15-1.0
换向时间(ms)		15	20
工作介质		经除水过滤压缩空气
温度范围（^OC）		5－50
配用电磁线圈^①		0200（DC） 0201（AC）
电磁线圈功率		DC：12W AC：起动22VA工作15VA

①工作电压按用户需要，订货时说明。
如使用于防爆场所：可将电磁线圈换成0270（DC）、0271（AC）防爆电磁线圈，防爆标志：MI／ⅡT4；防爆合格证号：GYC97420

说明

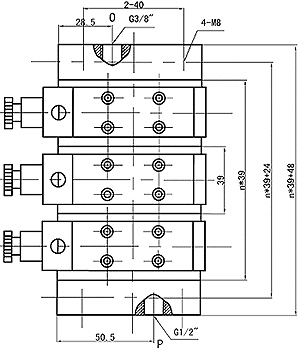

Q23D－L6、L8二位三通单电（双电）控换向阀可串联起来组合使用，将板接调成阀座，两阀座之间安装二只密封圈，并2－M5内六角螺钉连接，阀座两端分别安装进气板和排气板，外形及安装尺寸如图所示，图中N为二位三通电磁阀数。串接式二位三通电磁阀可以多个控制气动工作元件，安装结构紧凑，并在阀座底部装有针阀，可起节流阀作用及单个关闭，便于维修单个气动工作元件。
