Q25D二位五通电磁阀
Q25D Serial two-position five-way
magnet valve
|
●滑柱式结构，带连接板管式安装；拆除连接板，换上阀座，可集成安装。
●本阀具有小型化，轻型化，动作灵敏等特点。
●本阀广泛适用于电子、机械、化工、食品包装、水处理等行业。
|
|
|
|
|
|
主要技术参数
|
|
型号
|
单电控
|
Q25D－L6
|
Q25D－L8
|
|
双电控
|
Q25D2－L6
|
Q25D2－L8
|
|
通径(mm)
|
6
|
8
|
|
接管
|
G1/4"
|
G1/4"
|
|
有效截面积(mm2)
|
≥10
|
≥20
|
|
工作压力(MPa)
|
0.15-1.0
|
|
换向时间(ms)
|
15
|
20
|
|
工作介质
|
经除水过滤压缩空气
|
|
温度范围（OC）
|
5－50
|
|
配用电磁线圈①
|
0200（DC）
0201（AC）
|
|
电磁线圈功率
|
DC：12W
AC：起动22VA 工作15VA
|
|
|
①工作电压按用户需要，订货时说明。
如需使用于防爆场所：可将电磁线圈换成0270（DC）、0271（AC）防爆电磁线圈，防爆标志：MI／ⅡT4；防爆合格证号：GYC97420
|
|
|
|
|
说明
|
|

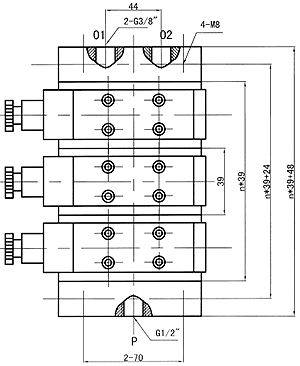

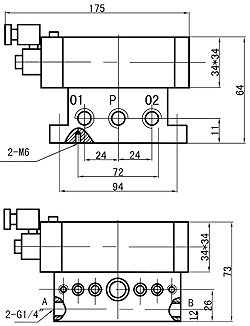

Q25D－L6、L8二位五通单电（双电）控换向阀可串联起来组合使用，将板接调成阀座，两阀座之间安装三只密封圈，并2－M5内六角螺钉连接，阀座两端分别安装进气板和排气板，外形及安装尺寸如图所示，图中N为二位五通电磁阀数。串接式二位五通电磁阀可以多个控制气动工作元件，安装结构紧凑，并在阀座底部装有针阀，可起节流阀作用及单个关闭，便于维修单个气动工作元件。
|
|
|
|
